Vidalı Hava Kompresöru

ANASAYFA Vidalı Hava Kompresöru

Vidalı Hava Kompresöru

TEKNİK ÖZELLİKLER
Tip
Serbest Hava Verimi
m³/min
Motor Gücü
Hp/KWA
Ses Seviyesi (db)
Gerilim-Faz Volt
Bağlantı Çapı
Ø"
Boyutlar (mm)
En x Boy x Yük.
Ağırlık
KG
7 Bar
10 Bar
13 Bar
ATV - 3
0.42
0,35
0,29
4/3
63
380/3
1/2"
500x750x620
95
ATV - 4
0,58
0,43
0,38
5/4
64
380/3
1/2"
500x750x620
105
ATV - 5,5
0,8
0,68
0,57
7,5/5,5
65
380/3
1/2"
500x750x620
125
ATV - 7,5
1,1
0,9
0,7
10/7,5
67
380/3
1/2"
560x850x690
205
ATV -11
1,7
1,3
1,1
15/11
69
380/3
3/4"
560x850x690
250
ATV - 15
2,5
2,1
1,75
20/15
71
380/3
1"
850x940x1500
360
ATV - 18
3,1
2,6
2,2
25/18
72
380/3
1"
850x940x1500
400
ATV - 22
3,6
3,1
2,75
30/22
72
380/3
1"
850x940x1500
430
ATV - 30
5,1
4,3
3,95
40/30
73
380/3
1 1/4 "
850x1250x1700
525
ATV - 37
6,2
5,4
5
50/37
74
380/3
1 1/4 "
1150x1250x1700
715
ATV - 45
7
6,2
5,7
60/45
74
380/3
1 1/2 "
1150x1250x1700
820
ATV - 55
9,6
8,5
7,8
75/55
75
380/3
1 1/2 "
1250x1350x1950
1080
ATV - 75
12,3
10,7
9,2
100/75
76
380/3
2"
1400x1900x1950
1670
ATV - 90
15,4
12,7
11,6
125/90
77
380/3
2"
1400x1900x1950
1900
ATV - 110
18,3
16
14
150/110
78
380/3
2 1/2"
1400x1900x1950
2250
Depo Üstü Kabinli Vidalı Kompresör
ATV - D3
0,42
0,35
0,29
4/3
63
380/3
1/2"
1350x750x1450
295
ATV - D4
0,58
0,43
0,38
5/4
64
380/3
1/2"
1650x750x1450
305
ATV - D5,5
0,8
0,68
0,57
7,5/5,5
65
380/3
1/2"
2000x850x1600
450
ATV - D7,5
1,1
0,9
0,7
10/7,5
67
380/3
1/2"
2000x850x1600
530
ATV - D11
1,7
1,3
1,1
15/11
69
380/3
3/4"
2000x850x1600
575

Teknik özellikleri ve ölçüleri değiştirme hakkımız saklıdır. ISO 1217 normuna göre 1 bar ve 20°C emiş hava şartlarında ölçülen değerlerdir. Yağ enjeksiyonlu, asimetrik helisel profilli iki rotor, yataklar ve gövdeden oluşan vida, en ileri teknoloji ve yüksek performans ürünüdür. 30 KW'a kadar içine vida bloğu gizlenmiş kompakt üniteler, 37 KW ve üzerindekilerde klasik tip air end kullanılmaktadır.

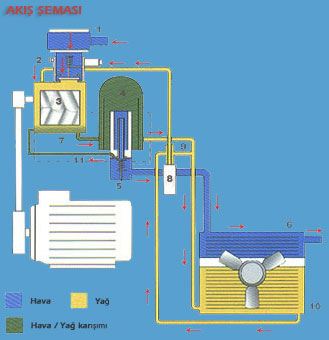

Hava Akışı
1- Hava Emiş Filtresi
2- Hava Emiş Kontrol Valfi
3- Vida Bloğu
4- Hava/Yağ Ayırıcı Separatör
5- Min. Basınç Valfi
6- Hava Soğutucu

Yağ Akışı
7- Yağ Depolama Tankı
8- Yağ Filtresi
9- Termostatik Karıştırma Valfi
10- Yağ Soğutucu
11- Yağ Dönüş Hattı

Kontrol Donanımı
İşletme Basınç Göstergesi
Sistem Basınç Göstergesi
Sıcaklık Göstergesi
Devrede Akım Göstergesi
Çalışma Zaman Sayacı
Boşta/Yükte Seçme Anahtarı
Start Butonu
Acil Durdurma(STOP) Butonu

Emniyet Donanımı
Faz Sırası Rölesi
Aşırı Sıcaklık Devre Kesici
Ana Motor Aşırı Akım Termiği
Fan Motoru Aşırı Akım Termiği
Motor Koruma Rölesi
Yüksek Basınç Emniyet Valf
